木製棚の驚異の耐荷重 地震対策 壁面固定・床固定による地震対策 棚ストッパー

伊藤伊のここが違う!
木製棚の驚異の耐荷重

地震などの揺れでも外れにくい!

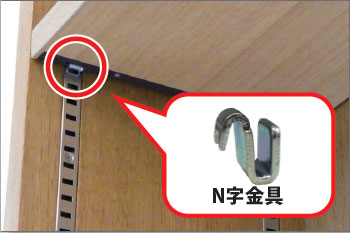

側板の「側板金具」に、伊藤伊オリジナル「N字金具」をはめこみ、棚板を固定します。
棚板の側面には「棚受金具」が付いており、「N字金具」と引き合うことで2つの金具が一体化し、より強く結合されます。地震などの大きな揺れでも、棚板が外れにくい構造になります。

伊藤伊の耐荷重テスト

垂直荷重試験結果、400kg以上耐えた驚異の記録は、N字金具と棚受金具の相乗効果の成果です。
棚板のたわみ試験 棚板の垂直荷重試験 棚板の水平荷重試験
棚板のたわみ試験
質量40kg、7日間放置後、残留たわみ
は0.32mm(コピー用紙1枚弱)。
しかも負荷をやめると現況を回復。
棚板の垂直荷重試験
4000N(400kg)時まで耐久。
つまり、通常使用の約10倍の負荷でも安心。
棚板の水平荷重試験
1000N(100kg)の引き抜きテストでも異常なし。

伊藤伊オリジナル「N字金具」の役割とは?

伊藤伊の書架は、「棚受金具」「N字金具」「側板金具」の3ヶ所全てに金属を使用しています。
棚板に埋め込まれた棚受金具の穴と、側板に取り付けられた側板金具の穴を、N字型の金具でかみ合わせます。
これは本の重量を受け止め、最も負荷が掛かる部分全てを金属にすることで、棚の耐荷重確保と脱落防止の両立を実現しています。
棚板に本をのせた時、N字金具が棚板を両側に引っ張る構造(吊り橋と同じ法則)になっており、N字金具によって側板金具と棚受金具が引き合うことで、重たい本がのっても棚板がゆがんだりたわんだりしません。

安価な書架は、ダボ金具に木製の棚を直接上乗せされているものが多いのですが、この簡易ダボ仕様だと図書の重みで木製棚側が押し潰されて破損したり、地震の横揺れで棚が外れて通路へ飛び出す危険性があります。
N字金具の役割

棚板の後ろを1段下げるだけで本の落下防止に役立ちます。

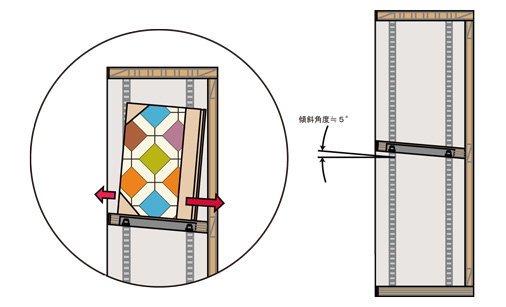

棚板の高さを後ろのみ1段下げることによって、
棚の傾斜角度を約5度とることができます。
少ない角度に見えますが、地震の際には十分に、
本の落下を抑える効果が期待できます。
(12.5mmピッチの場合)
また、目線より下の棚板に傾斜角を付けることに
よって、背表紙が立った状態でも見やすくなり、
展示棚としてもご利用いただけます。

▲ページの先頭に戻る

地震対策も万全にします。

ブックキーパー 棚ストッパー
ブックキーパー木製用
木製用 W850×D25×H60
4588 ¥2,500(税抜き)
棚ストッパー
ピッチ12.5m⁄m用 3607 ¥2,000(税抜き)
ピッチ25m⁄m用 3608 ¥2,000(税抜き)
40個入 材質:PE材
ストッパーシート
地震時の揺れで、棚から本が崩れ落ちるのを防ぐシートです。本の落下が防止され通路が確保できるので安心、安全!!更にシートはたるまず使いやすさにも考慮しました。

ストッパーシート 6枚入 ¥6,900(税抜き)
4585 W850×D165×t0.8mm
4585 W888×D165×t0.8mm
くずれ防止に芯材入りでたるまない両面使えるリバーシブル仕様

▲ページの先頭に戻る

壁面固定・床固定による地震対策

ご要望があれば書架の耐震工事も承ります。壁面固定・床固定ではL字金具とアンカー金具、中置き書架同士ではスチール製のチャンネル材での固定を行います。

製品や設置場所などにより固定方法が異なりますので、費用の見積もりなどは弊社までお問い合わせ下さい。
チャンネル止め(書架天板つなぎ)

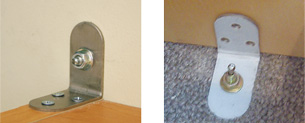

天井L字金具        足元L字金具
伊藤伊の木製書架は地板をスライドさせて取り外せる構造になっており、転倒防止のL字金具を外に見せないようにして固定することが出来ます。
(一部、取り外せない木製書架もあります)

▲ページの先頭に戻る

伊藤伊の木製書架専用
緑色の『棚ストッパー』は、
地震対策に力を発揮します。

伊藤伊の木製書架専用緑色の棚ストッパーは、地震対策も万全にします。

タテの強い揺れが来ても棚がはずれない!

タテの強い揺れが来ても棚がはずれない!
地震などで、下からの強い突き上げがあっても、棚が飛び出したり、棚がはずれ落ちたりするのを防ぐためのストッパーを考案しました。
緑の棚ストッパーを取付けておけば地震対策に、より万全を期せます!

伊藤伊は、書架の地震対策をもっと考えました。

取り付け簡単!棚ストッパーを差し込むだけで、下からの突き上げにも耐える!

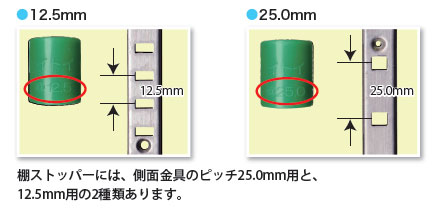

取り付け簡単!棚ストッパーを差し込むだけで、下からの突き上げにも耐える! 棚ストッパーには、側面金具のピッチ25.0mm用と、12.5mm用の2種類あります。


どの方向にも棚ははずれない、伊藤伊の耐荷重テスト!

1.強い突き上げにもはずれない!
耐荷重テスト。強い突き上げにもはずれない!
2.垂直荷重に強い!
耐荷重テスト。垂直荷重に強い!
3.水平荷重にも強い!
耐荷重テスト。水平荷重にも強い!
棚板の下からの突き上げ試験500N(50kg)で棚ストッパーの形状に変化なし。
棚板垂直荷重試験4000N(400kg)時の荷重にも耐えた!
棚板の水平荷重試験1000N(100kg)の引抜きテストでも異常なし。

「N字金具」の使用で、上からの圧力と引き抜きの力に耐える!

「N字金具」の使用で、上からの圧力と引き抜きの力に耐える! 「N字金具」の使用で、上からの圧力と引き抜きの力に耐える!
書架側面の「側面金具」と、棚板の「棚受金具」とを、当社独自の「N字金具」によってしっかり結合。
双方の引き合う力が働くため、上からの圧力と引き抜きの力にも耐え、地震などの大きな揺れに対しても、より棚板がはずれにくい構造になります。
3608 棚ストッパー【40個入り】側面金具ピッチ 25.0mm用
3607 棚ストッパー【40個入り】側面金具ピッチ 12.5mm用
●価格:¥2,100【税別¥2,000】
